脫水爐及熱能設備規范
脫水爐設計分析：
在一定時間和一定的溫度中烘干工件中的水份或固化涂料；

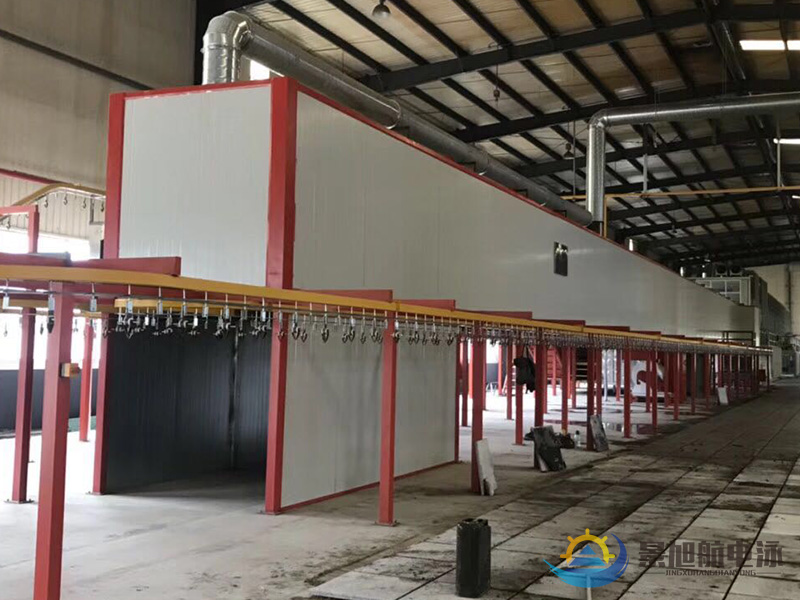

烤爐的結構：
  其結構是采用公母爐板插形式，并在各接縫上涂上耐高溫度玻璃膠，避免漏氣和爐板受熱變形，而且在爐體的斷熱口處和爐頂上方設計有排氣系統，防止悶壓的產生和散發熱廢氣，并有效地將廢氣排氣排入在車間外面；
熱風管的結構：
爐內熱風管是采用T1.2鍍鋅板制作，風管與風管連接是采用法蘭片連接，并在風管側面開有可調式風口，而且在風口處增設過濾網，爐外熱風管是采用保溫管，保溫厚度為T100mm保管的內表面板材質為T1.2鍍鋅板；外表面板為T1.2SS41板，保溫棉為80K巖棉；
1、脫水爐爐體工程規范：

• 爐體規格：L15M*W3.6M內*H2.0M，1套；

• 型式：架空隧道坎裝預制型橋式斷熱；

• 爐板：外SS41T0。5冷軋彩鋼板；內SPGT0。75板；中T100㎜80K保溫巖棉。

• 爐架：方型鋼100mm*100mm*2.0mm（SS41）；

• 包角： SS41t2.5mm板；

• 檢視梯：于爐體升降口處設有檢視梯，2處；

• 爐體進口端上方設有吹水風幕機，220W，1臺。

• 排廢氣風管：400×500㎜；于升降口處頂部，自排于室外，2處。

2、脫水爐熱能系統工程規范

• 型號規格：30萬大卡瓦斯燃燒機熱風循環（含前處理加熱）；

• 爐內溫度：室溫～120℃；工作溫度：90℃。

• 升溫時間：40--45分鐘；

• 熱風循環方式：上送下回熱風循環；

• 控制方式：中央控制式；

• 脫水時間：20分鐘；

• 燃燒機：30萬大卡意大利產“利雅路”牌瓦斯燃燒機.。

• 循環風機：臺產定載水冷離心式熱保溫風機，功率7.5HP，1臺。

• 熱交換器：內SUS316t4.0㎜不銹鋼板。

• 熱交換室：內SPGT2.0鋼板；中T100㎜，100K西斯爾巖棉；外殼      SS41T1.5冷板對接制作，四周包SS41T3.0鋼板加強，進風口一端耐高溫設過濾網。

• 爐外熱風管：內SPGT1.2板，中T100，100K西斯爾巖棉保溫，外SS41T1.5板對接制作；

• 熱風管分支：2支引向主預脫脂槽，內不銹鋼外T50mm錫伯保溫層。
